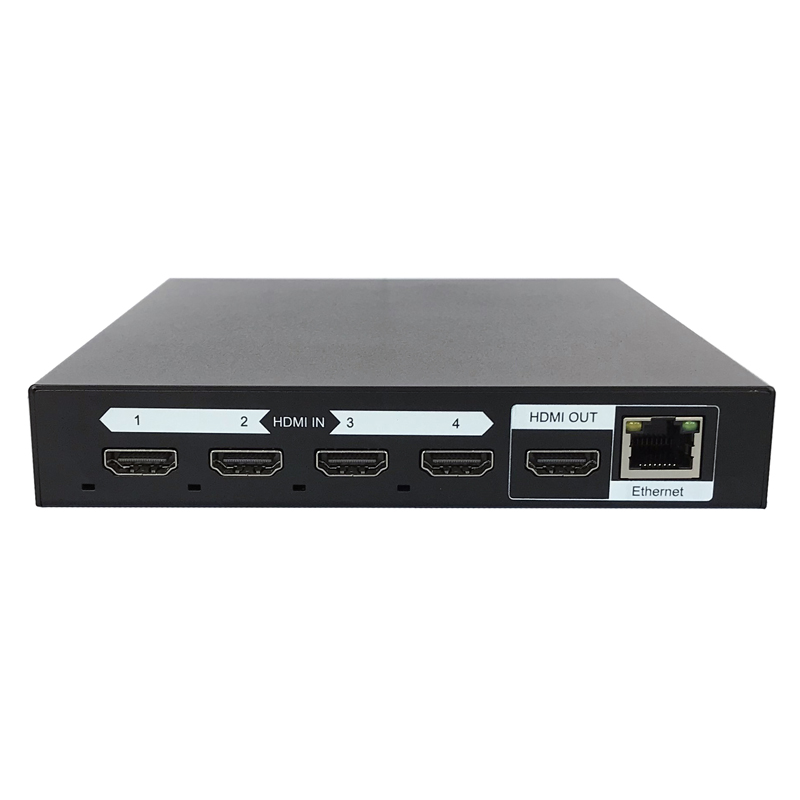

四路HDMI网络编解码器/ SC236-H
编解码一体集成设计,支持视音频双向传输；
支持4路HDMI输入和1路HDMI输出；
单独编码和单独解码最多4路1080P@30fps，总性能为6路1080P@30fps；
支持H.265/H.264编码和解码，视音频流支持标准TS、ES流格式；
视频编解码延时小于200ms；
支持AAC-LC、HE-AAC、HE-AACv2音频编解码；
支持SRT、RTSP、RTMP、HTTP、HLS、Onvif、UDP/MULTICAST等协议；
支持视频输出画面1-5分割显示，并支持4个自定义分割模式；
可内置MSATA接口固态硬盘，支持MP4格式录像存储，支持循环录像；
支持串口数据通过网络双向透明传输；
内置webserver，可通过浏览器进行管理和配置；
编解码一体集成设计,支持视音频双向传输；
支持4路HDMI输入和1路HDMI输出；
单独编码和单独解码最多4路1080P@30fps，总性能为6路1080P@30fps；
支持H.265/H.264编码和解码，视音频流支持标准TS、ES流格式；
视频编解码延时小于200ms；
支持AAC-LC、HE-AAC、HE-AACv2音频编解码；
支持SRT、RTSP、RTMP、HTTP、HLS、Onvif、UDP/MULTICAST等协议；
支持视频输出画面1-5分割显示，并支持4个自定义分割模式；
可内置MSATA接口固态硬盘，支持MP4格式录像存储，支持循环录像；
支持串口数据通过网络双向透明传输；
内置webserver，可通过浏览器进行管理和配置；
- 详细参数：
|
视频参数 |
输入分辨率 |
1080P:1920*1080@60/50Hz; 1080i:1920*1080@60/50i; FWXGA:1366*768@60/50Hz; SXGA:1280*1024@60/50Hz; 720P:1280*720@60/50Hz; XGA:1024*768@60/50Hz; |
|
输出分辨率 |
1080P:1920*1080@60/50Hz; 1080i:1920*1080@60/50i; FWXGA:1366*768@60/50Hz; SXGA:1280*1024@60/50Hz; 720P:1280*720@60/50Hz; XGA:1024*768@60/50Hz; |
|
|
编解码参数 |
编解码类型 |
H.265 Main Profile; H.264 Baseline/Main/High Profile |
|
码率帧率 |
支持CBR/VBR,支持编码码率帧率可调32Kbps-16Mbps，1-30fps |
|
|
视频编码能力 |
双码流：4路1080P@30fps + 4路D1@30fps |
|
|
视频解码能力 |
最多4路1080P@30fps |
|
|
音频编解码 |
AAC-LC、HE-AAC、HE-AACv2 |
|
|
功能 |
画面分割 |
1/2/3/4/5/画中画和4个自定义分割模式 |
|
画面显示 |
支持画面原始比例或铺满窗口显示 |
|
|
音视频传输 |
支持 SRT、RTSP、RTMP、HTTP、HLS、UDP/Multicast、Onvif等 |
|
|
录像存储 |
支持MP4格式录像存储；支持循环录像 |
|
|
数据透传 |
支持串口数据通过网络双向透明传输； |
|
|
设备管理 |
内置webserver，可通过浏览器进行管理和配置； 支持网络远程升级固件 |
|
|
外围接口 |
视频输入 |
4路HDMI接口 |
|
视频输出 |
1路HDMI接口 |
|
|
音频接口 |
1个输入，1个输出，3.5mm接口(电平:2.0Vp-p，阻抗:1KΩ) ；支持HDMI内嵌音频； |
|
|
网络接口 |
1个10M/100M/1000M 自适应网络接口 |
|
|
USB接口 |
1路USB接口 |
|
|
串行接口 |
1路RS232串行数据通讯接口 |
|
|
本地存储 |
内含MSATA接口，可插入MSATA接口固态硬盘（选配） |
|
|
其它 |
电源 |
DC5.5/2.1 接口 DC12V / ≤8W |
|
工作环境 |
－10℃~＋55℃/10％~90％RH |
|
|
结构尺寸 |
197*153*26 (mm) |
|
|
净重/毛重 |
760g/1100g |

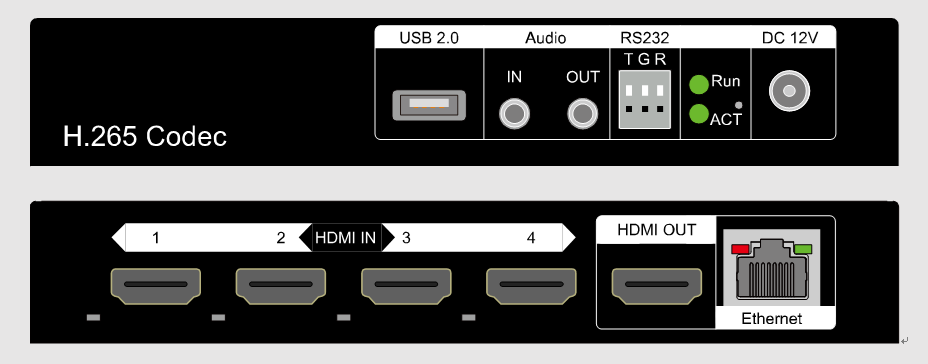

- 接口图：
